Dans le cadre d’une intervention sur une maison dauphinoise ancienne (XVIIIᵉ siècle), un relevé 3D par scan laser a été réalisé afin d’établir une connaissance exhaustive et objective de l’existant, préalable indispensable à tout projet patrimonial.
En effet, le scan 3D de maison ancienne permet de capturer fidèlement les spécificités du bâti traditionnel, souvent irrégulier et complexe.
Les enjeux spécifiques du bâti ancien
Le bâti ancien présente des caractéristiques incompatibles avec une lecture géométrique standardisée :
Murs porteurs fruités et déversés
Epaisseurs irrégulières
Cloisons non rectilignes
Planchers bois déformés
Charpentes traditionnelles hors norme
Superposition de phases constructives
Dans ce contexte, un relevé manuel implique nécessairement une interprétation de la géométrie réelle.
Les limites du relevé conventionnel
Le relevé par télémètre et laser ponctuel repose sur un échantillonnage limité. Il suppose des verticalités et alignements théoriques, simplifie les déformations réelles et enfin, ne permet pas de vérification ultérieure.
Il ne garantit ni l’exhaustivité, ni la traçabilité des mesures, pourtant essentielles en patrimoine.
Les apports du relevé 3D
Le scan laser permet une capture intégrale de l’existant, sans hypothèse préalable. Ce qui inclut :
Une précision millimétrique
Un nuage de points dense et vérifiable
Une restitution fidèle des fruits de murs et dévers
La position exacte des éléments bois (solives, pannes, chevrons)
La compatibilité totale avec site occupé
Le nuage de points constitue une archive métrique du bâtiment à un instant donné.
Livrables et usages
A partir du nuage de points nous disposons de :

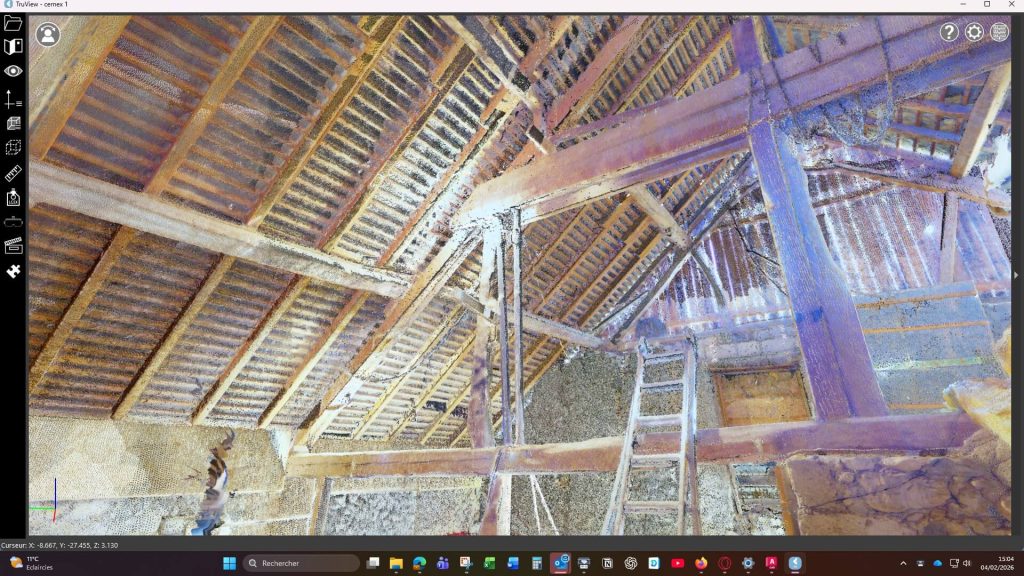

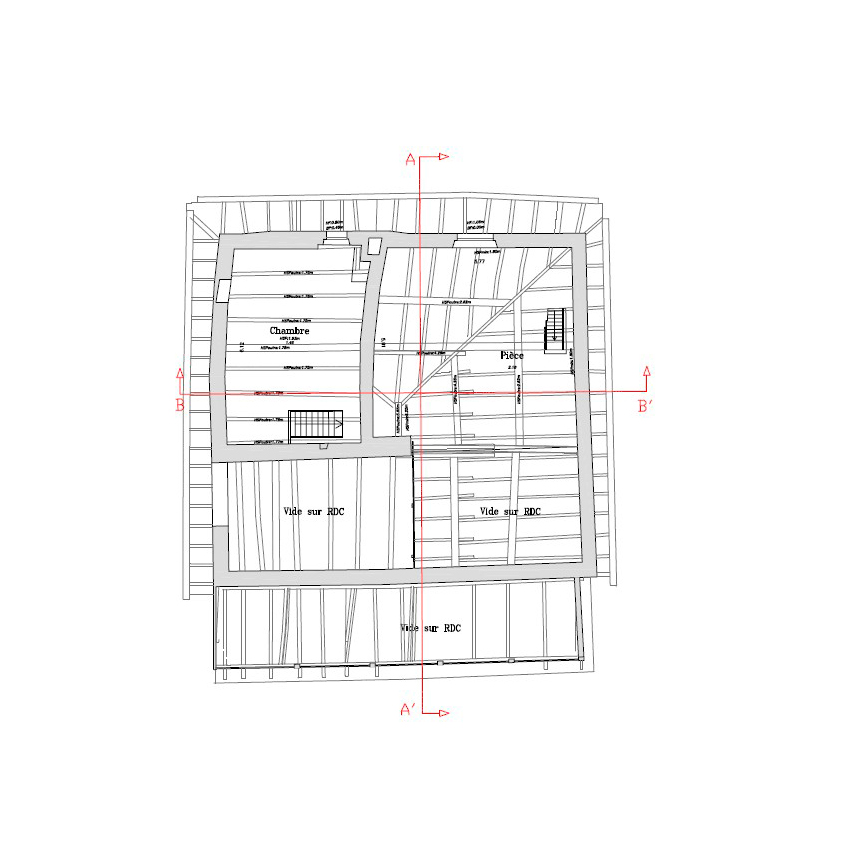

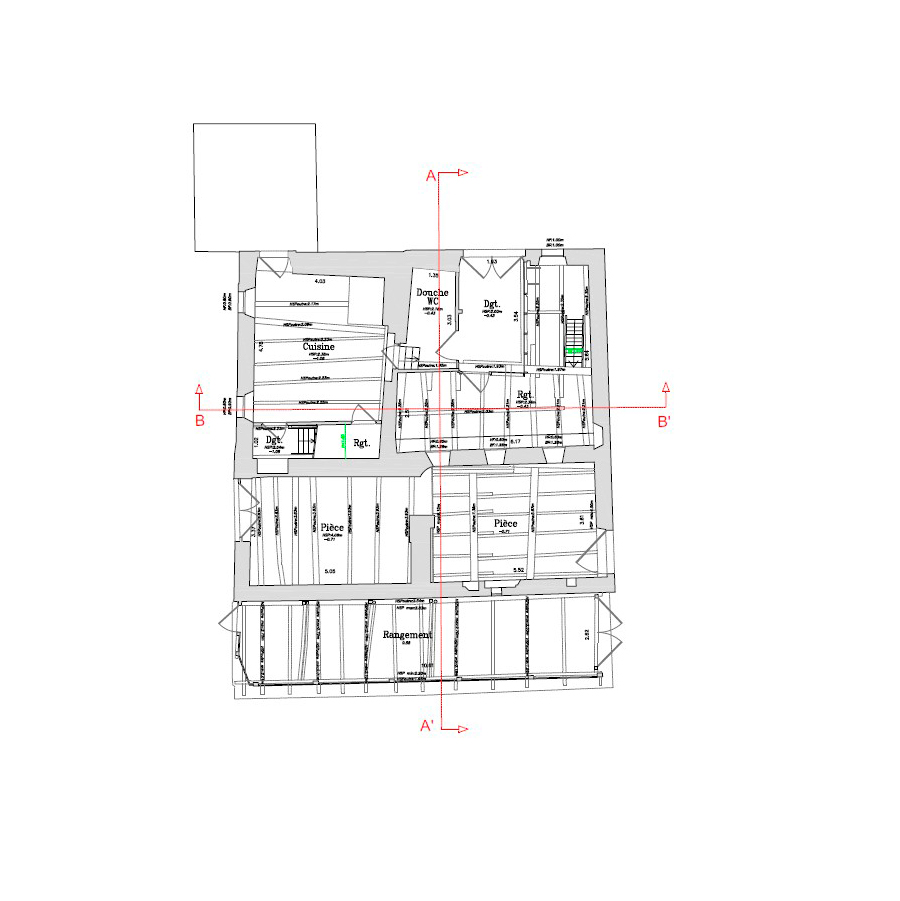

Plans, coupes et élévations fidèles à l’existant
Lecture précise des déformations structurelles
Support fiable pour diagnostics, études structure, APS/APD
Base commune pour architectes, ABF, BET et entreprises
L’intérêt pour les ABF et Architectes
Respect strict de l’état existant
Réduction des approximations graphiques
Meilleure lisibilité des pathologies et reprises anciennes
Sécurisation des choix de conservation ou d’intervention
Limitation des aléas en phase chantier
Le relevé 3D ne remplace pas l’analyse architecturale.
Il fournit une base objective, mesurable et vérifiable, essentielle à toute intervention sur le patrimoine bâti
